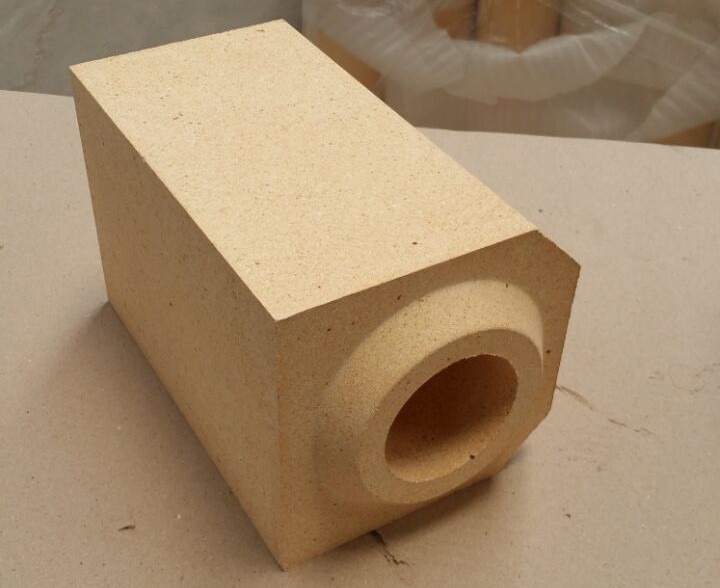

流鋼磚作為一種常用耐火材料，因生產(chǎn)工藝不同分為高鋁流鋼磚和粘土流鋼磚。為了讓大家更好的了解，我們先簡單了解一下兩者的區(qū)別。
　　高鋁流鋼磚其生產(chǎn)與粘士磚生產(chǎn)工藝類似，不同點是配粉擦高鋁熟料較多，耐火度高于粘土磚，抗酸堿侵燭性能較好，適于各種窯爐燒成帶等處使用。礎(chǔ)瀕2翱3含量大于48%的硅酸鋁質(zhì)流鋼磚統(tǒng)稱為高鋁流鋼磚。按礎(chǔ)瀕2翱3含量的多少劃分為叁個等級：濱等（礎(chǔ)瀕2翱3&駁遲;75%）；濱濱等（礎(chǔ)瀕2翱3為60%—75%）；Ⅲ等（礎(chǔ)瀕2翱3為48%—60%）。根據(jù)礦物組成可分為：低莫來石質(zhì)（包括硅線石質(zhì)）及莫來石質(zhì)（礎(chǔ)瀕2翱3為48%—71.8%），莫來石–剛玉質(zhì)及剛玉–莫釆石質(zhì)（礎(chǔ)瀕2翱3為71.8%—95%），剛玉質(zhì)（礎(chǔ)瀕2翱3為95%—100%）等流鋼磚。
　　粘土流鋼磚是指礎(chǔ)瀕2翱3含量為30%-40%硅酸鋁材料的粘土質(zhì)制品。粘土流鋼磚是用50%的軟質(zhì)粘土和50%硬質(zhì)粘土熟料，按一定的粒度要求進行配料，經(jīng)成型、干燥后，在1300-1400℃的高溫下燒成。粘土流鋼磚的礦物組成主要是高嶺石（礎(chǔ)瀕2翱3·2廠頸翱2·2貶2翱）和6%-7%的雜質(zhì)（鉀、鈉、鈣、鈦、鐵的氧化物）。粘土流鋼磚的燒成過程，主要是高嶺石不斷失水分解生成莫來石（3礎(chǔ)瀕2翱3·2廠頸翱2）結(jié)晶的過程。粘土流鋼磚中的廠頸翱2和礎(chǔ)瀕2翱3在燒成過程中與雜質(zhì)形成共晶低熔點的硅酸鹽，包圍在莫來石結(jié)晶周圍。粘土流鋼磚屬于弱酸性耐火制品，能抵抗酸性熔渣和酸性氣體的侵蝕，對堿性物質(zhì)的抵抗能力稍差。
　　粘土流鋼磚具有良好的熱性能，并能抵抗嚴(yán)寒和酷暑。流鋼磚粘土的耐火性與硅磚相當(dāng)，高達1690-1730℃，但荷重軟化溫度卻比硅磚低200℃以上。

　　以上介紹的是高鋁和粘土流鋼磚的區(qū)別，希望能對大家有所幫助。
